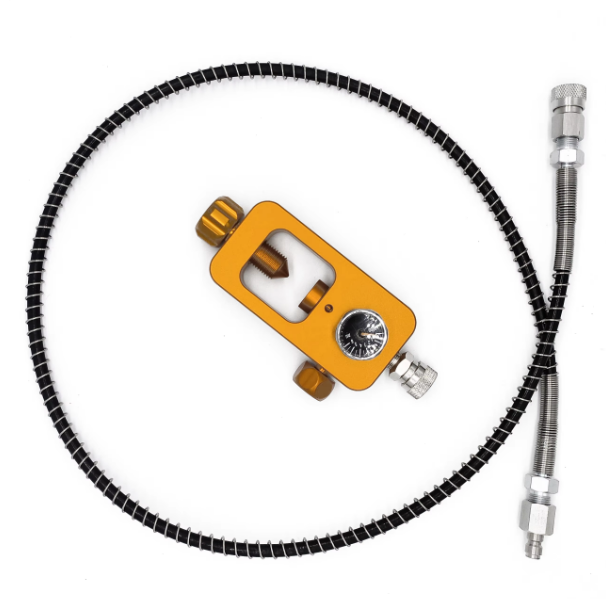

adaptateur de valve DIN 300 bars : conseils de sécurité pour le remplissage de bouteilles de plongée haute pression.

Le seuil des 300 bar : là où les adaptateurs standard cessent d’être standard

Remplir une bouteille de plongée à 300 bar est une opération radicalement différente d’un remplissage courant à 200 bar. La physique change. La marge d’erreur se réduit. Et l’adaptateur situé entre la station de remplissage et la valve de la bouteille devient un composant critique de sécurité, plutôt qu’un simple raccord fileté en laiton.

Le système de valve DIN, normalisé selon la norme ISO 12209, spécifie des raccords filetés en sortie pour des pressions de service de bouteilles allant jusqu’à 300 bar. Toutefois, les raccords DIN 200 bar et 300 bar, bien que visuellement similaires, ne sont pas interchangeables. Un détendeur de première étape conçu pour 200 bar n’étanche pas correctement sur une vanne de bouteille conçue pour 300 bar — et c’est intentionnel. la différence de nombre de filets (cinq tours pour 232 bar contre sept tours pour 300 bar) empêche toute surpression accidentelle d’équipements dotés d’une résistance inférieure. .

Ce qui se produit réellement lorsqu’un remplissage à 300 bar échoue

Un centre situé dans la région du Golfe, chargé de l’entretien d’opérations commerciales de plongée, a un jour signalé un incident au cours duquel un technicien avait utilisé un adaptateur homologué 200 bar sur une station de remplissage conçue pour 300 bar. L’adaptateur a tenu pendant les douze premiers remplissages. Lors du treizième, la jointure torique s’est extrudée au-delà du fond de filet vers 270 bar. La dépressurisation brutale a projeté le flexible de remplissage à travers la zone de remplissage. Personne n’a été blessé, mais l’adaptateur a été retrouvé encastré dans un mur en blocs de béton situé à trois mètres de là.

Ce scénario se produit plus souvent que l’industrie ne l’admet volontiers. La force exercée sur une connexion à 300 bar pendant le remplissage est considérable. Lorsqu’une connexion filetée cède — qu’il s’agisse d’une spécification incorrecte de l’adaptateur, de filets usés ou d’un joint torique mal positionné — la libération soudaine de pression génère une onde de choc pouvant causer des dégâts importants la vanne elle-même devient un projectile .

Géométrie des filetages : distinction entre filetage à cinq tours et filetage à sept tours

La différence mécanique entre les raccords DIN 200 bar et 300 bar réside dans la longueur d’engagement du filetage. Une vanne DIN 232 bar (couramment désignée comme vanne 200 bar) comporte un filetage à cinq tours. La version 300 bar utilise un filetage à sept tours et est légèrement plus longue .

Cela n’est pas arbitraire. L’engagement supplémentaire des filets répartit la charge axiale due à la pression interne sur une plus grande surface. À 300 bar, chaque millimètre carré de l’interface d’étanchéité supporte une charge importante. Moins de filets signifient une contrainte plus élevée par filet — et une probabilité accrue de grippage, de croisement des filets ou même de rupture complète.

Un régulateur DIN de 300 bar se visse dans une vanne de 200 bar, mais un régulateur de 200 bar ne s’engage pas complètement dans une vanne de 300 bar . Deux ou trois filets resteront exposés sur le raccord du régulateur. Certains plongeurs supposent que cela est acceptable. Ce n’est pas le cas. Ce filet exposé constitue un indicateur visuel que le régulateur n’est pas conçu pour la classe de pression de la bouteille.

Position de la jointe torique et le dilemme de la surface d’étanchéité

Les systèmes DIN placent la jointe torique sur le détendeur de première étape, et non sur la vanne de bouteille . Cela diffère du système à fourche, où la jointe torique est logée directement sur la vanne. Dans une connexion DIN, la jointe torique assure l’étanchéité contre une face plane située à l’intérieur de la vanne.

La surface d’étanchéité doit être propre, exempte de rayures et conforme aux tolérances. Une seule entaille causée par une chute de bouteille ou un début de filetage mal aligné peut compromettre l’étanchéité. À 300 bar, cette étanchéité défectueuse devient un chemin de fuite. La fuite peut être suffisamment lente pour passer inaperçue lors d’une inspection visuelle, mais assez rapide pour vider complètement une bouteille en une nuit.

Vérifications critiques avant remplissage pour les raccords DIN 300 bar :

1. Inspecter la jointe torique afin de détecter des coupures, un aplatissage ou des signes d’extrusion.

2. Vérifier la présence de débris ou de dommages dans les filetages femelles de la vanne.

3. S’assurer que les filetages du raccord ou du régulateur s’engagent complètement — au plus un filet doit rester visible.

4. Confirmer que la pression nominale du raccord correspond à la pression de remplissage.

L’écart entre performance théorique et performance réelle : les matériaux et la fabrication comptent

Tous les adaptateurs DIN 300 bar ne se valent pas. Les tolérances dimensionnelles spécifiées dans les normes ISO 12209 et DIN 477 sont strictes, mais des variations liées à la fabrication existent. Un filetage mal usiné présentant une erreur de pas de seulement 0,05 mm peut réduire l’engagement effectif du filetage d’un tour entier. À 300 bar, cet engagement perdu se traduit directement par une marge de sécurité réduite.

Quand un adaptateur n’est pas seulement un adaptateur

La distinction entre un adaptateur DIN-à-fourche et un adaptateur DIN droit est cruciale pour les applications 300 bar. Un adaptateur DIN-à-fourche convertit un détendeur DIN afin qu’il s’adapte à un robinet de bouteille de type fourche. Or, les robinets de type fourche ne sont homologués que pour des bouteilles de 200/232 bar. L’utilisation d’un adaptateur DIN-à-fourche lors d’un remplissage à 300 bar crée un maillon faible : la pince à fourche n’a pas été conçue pour une utilisation à 300 bar.

Pour une utilisation à 300 bar, privilégiez une connexion DIN droite. Si vos déplacements exigent une compatibilité avec les fourches, emportez un détendeur à fourche séparé ou acceptez la limitation selon laquelle cet adaptateur est réservé aux remplissages à 200 bar uniquement.

HXJ fabrique des adaptateurs de robinets DIN dont les géométries filetées sont vérifiées conformément aux normes ISO 12209 et DIN 477, à l’aide de protocoles d’inspection capables de détecter les écarts de pas et d’angle de flanc avant la sortie des pièces de l’atelier.
