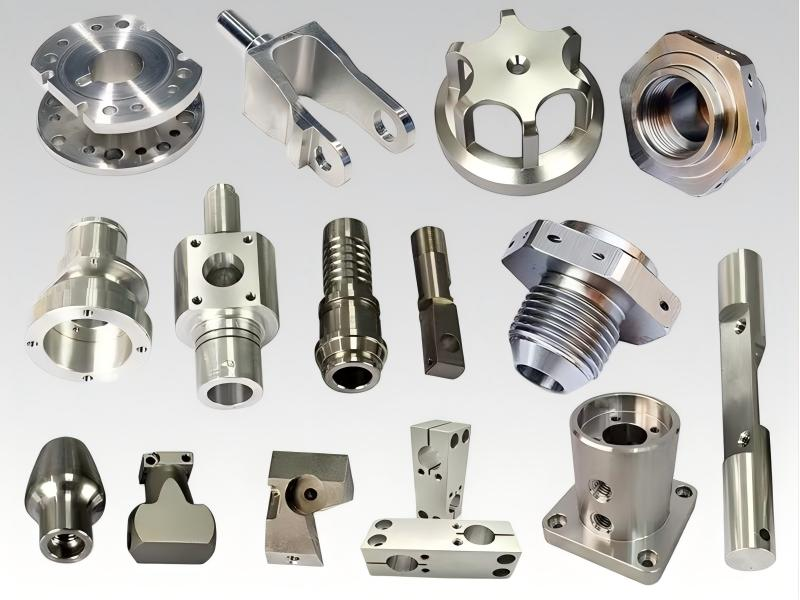

La micro-usinage CNC est-elle adaptée aux petits composants ?

Définition et capacités fondamentales de l'usinage CNC micro

L'usinage micro-CNC fait référence à un type de fabrication assistée par ordinateur où des pièces peuvent être réalisées avec un niveau de détail incroyable, jusqu'à environ 10 microns de large, soit environ un dixième de l'épaisseur d'un cheveu humain. Ce qui distingue cela du travail CNC classique, c'est l'équipement utilisé. Les outils mesurent moins de 0,1 mm de diamètre, les broches tournent à des vitesses atteignant 60 000 tours par minute, et un logiciel spécialisé s'adapte pendant le processus de coupe. Ces machines peuvent travailler divers matériaux, allant des alliages métalliques à de nombreux types de plastiques, en passant par certains matériaux céramiques. Elles sont particulièrement efficaces pour réaliser des formes très complexes, comme les petits trous nécessaires dans les dispositifs chirurgicaux ou les parois extrêmement fines requises dans les composants aérospatiaux avancés.

Fabrication de Précision de Pièces Miniatures : En quoi l'Usinage Micro-CNC se Démarque

Les machines CNC traditionnelles ont du mal à travailler avec des tolérances inférieures à environ 0,1 mm, mais la micro-CNC peut atteindre des spécifications extrêmement fines, allant jusqu'à 1 à 5 microns. C'est pourquoi de nombreux fabricants de dispositifs médicaux s'appuient sur cette technologie pour fabriquer des objets tels que des instruments chirurgicaux ou les minuscules valves utilisées dans les équipements de laboratoire. Qu'est-ce qui rend la micro-CNC si efficace ? En réalité, elle surveille ce qui se passe pendant le processus de coupe et effectue des ajustements en temps réel. Le système détecte notamment quand l'outil de coupe commence à fléchir sous la pression ou quand la chaleur provoque une légère dilatation des matériaux. Prenons l'exemple des pompes à insuline. Une précision de ±2 microns est cruciale, car si les joints ne sont pas parfaits, les patients pourraient se retrouver avec des dispositifs défectueux, entraînant soit une fuite de médicament, soit une absence de délivrance de la dose correcte.

Comparaison entre la micro-CNC et l'usinage CNC conventionnel

Facteur	Micro-CNC	CNC conventionnel
Tolérance typique	±1–5 microns	±0,1–0,5 mm
Diamètre de l'outil	0,01–0,5 mm	3–25mm
Applications clés	Implants médicaux, dispositifs MEMS	Bloc-moteurs, pièces structurelles
Contrôles environnementaux	Pièces amorties aux vibrations, stabilité thermique à ±0,1 °C	Ateliers standards

Principaux avantages du fraisage CNC micro dans des environnements de haute précision

1. Efficacité des matériaux : Réduit les déchets de plus de 40 % par rapport aux méthodes soustractives comme l'électroérosion.
2. Prototypage rentable : Permet une itération rapide de conceptions à micro-échelle sans moules coûteux.
3. Qualité de surface : Atteint des finitions Ra <0,2 μm, éliminant ainsi les opérations de post-traitement pour les composants optiques.
4. Extensibilité : Des machines telles que les systèmes CNC micro 5 axes permettent la production en série de plus de 10 000 unités avec une répétabilité de ±3 microns (Rapport 2023 sur l'usinage de précision).

Atteindre une précision submicronique et des tolérances serrées sur des pièces miniatures

Exigences de tolérance et d'ajustement précis en usinage CNC de précision

La technologie micro-CNC peut atteindre des tolérances aussi strictes que plus ou moins 1 micron, ce qui est absolument essentiel pour des applications telles que les dispositifs médicaux et les pièces utilisées dans l'aérospatiale. Ce niveau de précision va bien au-delà de ce que les machines CNC traditionnelles sont capables d'accomplir. Prenons par exemple les composants implantables comme les sondes neurales : elles doivent maintenir des écarts d'interface inférieurs à 5 microns afin d'éviter le rejet par le corps humain. Et concernant les puces microfluidiques, les fabricants doivent garantir une uniformité des canaux inférieure à 0,8 micron simplement pour obtenir un contrôle adéquat de l'écoulement laminaire. L'importance de ces ajustements extrêmement précis ne saurait être surestimée. Ils permettent de créer des joints étanches indispensables au bon fonctionnement des systèmes sous vide et permettent en réalité d'économiser du temps et de l'argent en éliminant les opérations de finition supplémentaires qui seraient autrement nécessaires.

Références sectorielles en matière de répétabilité et de précision en usinage micro

Les fabricants suivent les normes ISO 2768-f (fin) et ASME B46.1, atteignant une répétabilité de positionnement de ±0,5 micron dans des conditions contrôlées. Les systèmes avancés permettent désormais de mesurer la déformation de l'outil en dessous de 0,2 micron — essentiel pour maintenir la concentricité des bagues de 0,3 mm de diamètre.

Étalonnage de la machine, alignement et contrôle environnemental pour des résultats constants

La gestion thermique est critique : une fluctuation de 1 °C induit un décalage de 8 microns sur les pièces en acier. Les installations haut de gamme utilisent des interféromètres laser 3D pour l'alignement en temps réel et des plates-formes d'isolation à base de granit qui réduisent les vibrations à moins de 2 μm/s². Systèmes avancés de compensation thermique ajustent les trajectoires de coupe toutes les 15 millisecondes pour compenser la dilatation du matériau.

Les tolérances submicroniques peuvent-elles être atteintes de manière constante ? Éclaircissement du débat

Bien que certains pensent que la cohérence au sous-micron soit limitée aux laboratoires, les données de production montrent que 90 % des composants respectent des tolérances de ±0,8 micron en production de grande série lorsqu'on utilise des algorithmes d'usinage adaptatifs. La réussite dépend de la rigidité de la machine, qui doit dépasser 50 N/μm, ainsi que de fraises à revêtement diamanté capables de conserver un tranchant avec une usure inférieure à 0,1 μm sur plus de 50 heures.

Technologies critiques de procédé permettant l'usinage de précision à micro-échelle

Micro-fraisage et micro-tournage : outils, techniques et considérations relatives aux matériaux

Dans le travail micro-CNC moderne, nous parlons d'outils de coupe mesurant moins de la moitié d'un millimètre, capables de produire des détails incroyablement petits jusqu'à seulement 10 micromètres. L'approche diffère sensiblement des techniques d'usinage conventionnelles. Lorsqu'on travaille à cette échelle, les opérateurs ont besoin de fraises enrobées de diamant spécialement conçues pour des matériaux résistants comme le titane. Les polymères souples posent un tout autre défi, nécessitant des systèmes de refroidissement spéciaux afin de maintenir la stabilité durant l'usinage. Prenons par exemple le plastique PEEK de qualité médicale. Pour obtenir les surfaces ultra-lisses requises dans les implants ou d'autres applications critiques, les machines doivent tourner à plus de 50 000 tours par minute. Cette vitesse élevée permet d'obtenir des finitions inférieures à Ra 0,2 micromètre tout en préservant intactes les propriétés du matériau sans modifications indésirables.

Broches Haute Vitesse et Outils Spécialisés pour la Coupe à Échelle Microscopique

Les machines CNC modernes de précision intègrent des broches à paliers aériens capables de tourner à une vitesse impressionnante de 150 000 tr/min tout en maintenant les erreurs de mouvement radial en dessous de 0,05 micron. Ces systèmes avancés s'associent parfaitement à des outils de coupe en carbure de tungstène ultra-dur spécialement conçus pour des tâches telles que la création de petites rainures et le taraudage miniature. Selon des études récentes sur les progrès de la technologie CNC, les broches régulées en température restent dans une plage très étroite de ±0,1 degré Celsius. Ce niveau de stabilité thermique est crucial lors de la fabrication de dissipateurs thermiques en aluminium pour composants microélectroniques, où la précision dimensionnelle doit être maintenue dans une tolérance de ±5 microns. La combinaison de ces technologies permet aux fabricants d'atteindre des niveaux sans précédent de détails et de cohérence dans leurs séries de production.

Logiciels CNC avancés, simulation et systèmes de surveillance en temps réel

Les derniers logiciels FAO sont équipés de fonctionnalités intelligentes qui ajustent automatiquement les vitesses d'avance lorsqu'ils rencontrent des zones difficiles sur des pièces en acier inoxydable. Selon des tests effectués l'année dernière, ces outils de simulation réduisent les déchets dans la fabrication de capteurs aérospatiaux d'environ deux tiers, simplement parce qu'ils peuvent prévoir la façon dont les pièces en Inconel à parois minces se déformeront sous l'effet de la chaleur. En ce qui concerne la détection de l'usure des outils de coupe, les systèmes modernes combinent désormais une surveillance en temps réel des vibrations avec des techniques d'apprentissage automatique. Cette combinaison détecte les signes d'usure des outils bien plus rapidement que ce qui était possible auparavant, avec une amélioration de la vitesse de détection d'environ 82 % par rapport aux anciennes méthodes.

Gestion de la dilatation thermique, des vibrations et de l'usure des outils dans les opérations micro-CFAO

Des variations de température aussi faibles que 2 °C peuvent provoquer une expansion de 3 μm des microforets — ce qui est catastrophique lors du perçage de trous de 50 μm destinés aux canaux fluides des stimulateurs cardiaques. Les principaux fabricants atténuent ce phénomène grâce à :

• Bases machines en granit (absorption des vibrations >90%)
• Outils en carbure nano-revêtus (prolongent la durée de vie de 140 % dans le titane)
• Systèmes de refroidissement par brouillard d'huile réduisant la température des pièces de 15 °C lors des opérations à haut régime

Fabrication de dispositifs médicaux : une application phare de l'usinage micro-CNC

Production de composants de stimulateurs cardiaques et de stents avec une précision micro-CNC

L'industrie des dispositifs médicaux dépend fortement de l'usinage micro-CNC pour fabriquer des pièces critiques qui sauvent des vies, telles que les électrodes de stimulateur cardiaque et la structure des stents coronariens. Nous parlons ici de composants extrêmement petits, mesurant souvent moins de 100 microns. La finition de surface doit également être très lisse, environ 0,4 micron ou meilleure, ce qui aide à empêcher les bactéries de s'accumuler sur ces petits dispositifs à l'intérieur du corps. Selon certaines données récentes du rapport Medical CNC Applications 2025, près de quatre fabricants sur cinq de stents cardiaques ont adopté la technologie micro-CNC. Ce niveau de précision est nécessaire car les implants vasculaires doivent maintenir des dimensions constantes, avec une tolérance de seulement 5 microns entre tous les lots de production.

Exigences strictes en matière de tolérance et de biocompatibilité pour les dispositifs implantables

Pour les dispositifs implantables, la conformité à l'ISO 13485 est une exigence absolue, et ils doivent être fabriqués à partir de matériaux qui ne provoqueront pas de problèmes à l'intérieur du corps. Le titane médical, spécifiquement l'alliage Ti-6Al-4V, reste un choix populaire, tout comme les polymères PEEK qui sont devenus de plus en plus courants ces dernières années. En ce qui concerne la fabrication de ces composants miniatures, la technologie micro-CFAO peut maintenir des tolérances extrêmement serrées d'environ ±2 microns, même lorsqu'elle travaille avec des matériaux difficiles comme le chrome-cobalt trempé utilisé dans les prothèses de hanche et de genou. La dernière génération d'équipements de micro-fraisage va encore plus loin en intégrant des systèmes d'inspection intégrés. Ceux-ci permettent aux opérateurs de vérifier des mesures critiques telles que les filetages fins des vis rachidiennes, dont le pas se situe généralement entre 0,5 mm et 1 mm, sans avoir à sortir la pièce de son montage pendant la production. Cela permet de gagner du temps et réduit le risque d'endommager les implants délicats lors de leur manipulation.

Étude de cas : Accroissement de la production de dispositifs implantables micro-usinés

Un fabricant de dispositifs médicaux a constaté une réduction d'environ moitié des taux de complications postopératoires après être passé à l'usinage CNC micro pour les cages en titane utilisées dans les fusions vertébrales, selon des essais cliniques récents de 2023. L'entreprise a mis en œuvre des systèmes de fixation par palettes ainsi que des algorithmes intelligents de trajectoire d'outil, ce qui lui a permis de produire chaque unité en un peu moins de 23 secondes sans compromettre la qualité. Elle a maintenu une précision impressionnante de 1,6 micromètre sur l'ensemble des lots de 10 000 unités. Mieux encore, ces améliorations se sont traduites par des bénéfices concrets, les hôpitaux signalant environ 41 % de patients en moins nécessitant des interventions complémentaires en raison d'un mauvais alignement des implants lors de la chirurgie initiale.

Adoption croissante dans l'aérospatial et l'électronique pour des composants micro-complexes

Applications du micro-CNC dans les capteurs aérospatiaux et les boîtiers électroniques

Alors que le secteur de l'aérospatiale poursuit sa quête d'avions consommant moins de carburant tout en transportant une charge utile plus importante, la demande de solutions d'usinage CNC micro s'est fortement accrue. Ces machines produisent des éléments tels que des boîtiers de capteurs et des composants d'avionique dont les parois peuvent être aussi fines que demi-millimètre, une performance impossible à atteindre avec les méthodes de fabrication traditionnelles. Prenons par exemple les systèmes de guidage inertiel des satellites : ils reposent sur de minuscules pièces en titane qui restent solides même lorsque les températures varient de moins cinquante degrés Celsius à trois cents degrés. Et dans le domaine des télécommunications, le déploiement des réseaux 5G oblige les fabricants à produire des boîtiers en aluminium dotés de canaux spéciaux de blindage EMI usinés avec une précision extrême, avec une tolérance de plus ou moins deux micromètres. Le niveau de précision requis ici est stupéfiant.

Technologie CNC pour pièces micro complexes dans les systèmes de capteurs avancés

Ce que le micro-CNC peut faire avec ces petites pièces de moins de 10 mm a vraiment changé notre manière de fabriquer des capteurs pour les applications aérospatiales. Prenons par exemple les capteurs de pression utilisés dans les moteurs à réaction : de nos jours, ils intègrent directement de minuscules canaux de refroidissement dans la base en alliage de nickel, ce qui réduit l'accumulation de chaleur d'environ 40 %. Plutôt impressionnant quand on y pense. Et n'oublions pas non plus les systèmes radar. Cette technologie nous permet de fabriquer des composants de guide d'onde dont les surfaces sont si lisses (en dessous de Ra 0,1 μm) que les signaux restent intacts, sans interférence. Selon des rapports du secteur, près de huit entreprises aérospatiales sur dix s'appuient désormais sur le micro-CNC pour leurs assemblages de capteurs les plus critiques, car rien ne peut égaler sa capacité à produire de façon constante ces formes aérodynamiques complexes au niveau micronique.

Section FAQ

Quel est l'avantage principal de l'usinage micro-CNC ?

L'usinage micro-CNC permet la production de composants avec des détails extrêmement fins et des tolérances strictes, ce qui le rend idéal pour les industries nécessitant des pièces précises et miniatures, comme les dispositifs médicaux et les applications aérospatiales.

En quoi l'usinage micro-CNC diffère-t-il de l'usinage CNC conventionnel ?

L'usinage micro-CNC peut atteindre des tolérances beaucoup plus strictes (±1–5 microns), utiliser des outils plus petits (diamètre de 0,01 à 0,5 mm) et fonctionner avec une précision accrue dans des environnements contrôlés par rapport à l'usinage CNC conventionnel.

Quelles industries bénéficient le plus de l'usinage micro-CNC ?

Les industries des dispositifs médicaux, aérospatiale et électronique tirent un bénéfice significatif de l'usinage micro-CNC en raison de leur besoin élevé de précision et de composants complexes.
