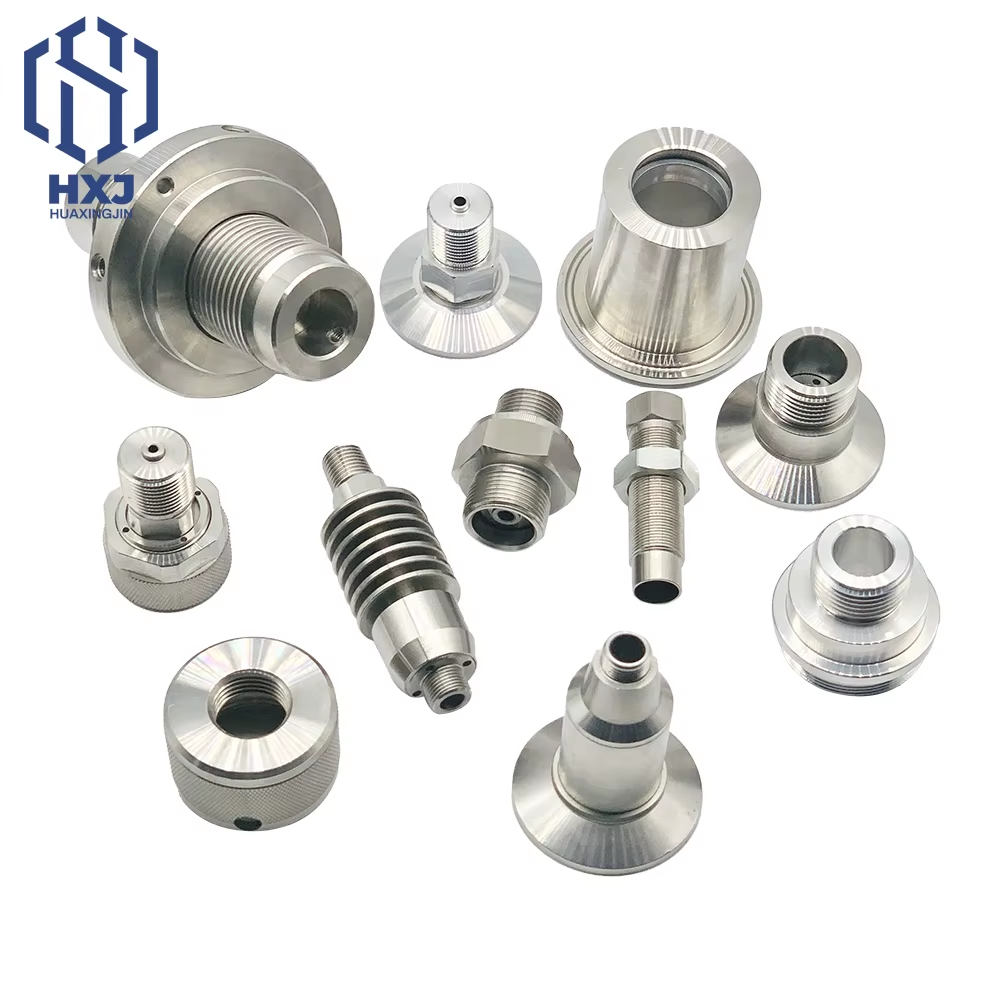

Como escoller o proceso axeitado para as súas pezas de mecanizado CNC

Acomoda a xeometría e a complexidade da peza ás capacidades de mecanizado CNC

3 eixos vs. 5 eixos vs. torneado: cando cada proceso sobresae en función da forma, as características e a accesibilidade

Escoller a aproximación axeitada de mecanizado CNC depende, en realidade, de analizar primeiro a xeometría da peza. As máquinas de tres eixos funcionan mellor para esas compoñentes cúbicas que vemos con tanta frecuencia: placas, formas cúbicas sinxelas, carcassas, basicamente calquera cousa con superficies planas e características non moi profundas que se poden mecanizar nunha soa configuración sen moitos problemas. Cando as cousas se complican máis, coas formas curvas e orgánicas —pensemos nas paletas de turbinas, nos deseños de impulsores ou mesmo en algunhas compoñentes de dispositivos médicos— é onde o CNC de cinco eixos marca toda a diferenza. Permite aos fabricantes mecanizar desde múltiples ángulos sen ter que interromper o proceso para repositionar manualmente as pezas ou cambiar os dispositivos de suxección a medio camiño. E non esqueçamos as operacións de torneado, que seguen sendo o método preferido para pezas cilíndricas como eixes, casquillos e diversos tipos de xuntas. O acabado superficial tende a ser mellor e as especificacións de redondeza máis estrictas comparadas co que se pode conseguir mediante fresado nestas compoñentes simétricas.

Os principais factores que determinan a decisión inclúen:

• Complexidade da forma : 3 eixos para xeometrías angulares e planas; 5 eixos para superficies modeladas e con múltiplas curvaturas
• Accesibilidade das características : Os bolsos profundos, os furos en ángulo ou os rebaixos adoitan requirir estratexias de inclinación/rotación de 5 eixos para manter a separación da ferramenta e evitar colisións
• Redución de Preparación : O mecanizado de 5 eixos integra operacións en múltiples caras nunha soa configuración, reducindo o erro acumulado e o tempo de manipulación

Restricións críticas de xeometría: rebaixos, cavidades profundas, paredes finas e características con múltiples ángulos

A xeometría das pezas ten un impacto importante na forma na que se poden fabricar, afecta á duración das ferramentas e determina a calidade final do produto. Ao traballar con debaixo de corte (undercuts), os fabricantes adoitan necesitar ferramentas especiais, como as en forma de piruleta, ou recorrer ao inclinado intelixente das máquinas de 5 eixos para superar os problemas de espazo libre sen causar colisións. Nas cavidades que teñen unha profundidade superior a tres veces a anchura da ferramenta de corte, sempre existe o risco dun excesivo flexado e de problemas graves de rectitude nas paredes. Para facer fronte a isto, os fresadores poden cambiar a trayectorias trocoideais, realizar cortes en pasos máis pequenos cara abaixo no material ou empregar técnicas de desbaste adaptativo. As paredes finas con menos de medio milímetro de grosor tenden a vibrar e deformarse durante os procesos de mecanizado. As solucións neste caso adoitan implicar trayectorias de corte suaves, xirar os fusos a frecuencias máis altas e, ás veces, incluso engadir estruturas de soporte temporais que se eliminan posteriormente. As pezas con múltiples ángulos crean dificultades para a colocación e o aliñamento, razón pola cal moitas talleres recorren ás máquinas de 5 eixos cando a precisión é fundamental e resulta importante combinar varias operacións nunha única colocación.

As mellores prácticas de deseño para a fabricación inclúen:

• Aumentar os raios dos chafláns preto das transicións das cavidades para mellorar o acceso das ferramentas e reducir a concentración de tensións
• Especificar tolerancias de ±0,1 mm só onde sexa funcionalmente necesario — evitando así un incremento innecesario de custos
• Limitar a relación profundidade/anchura dos rebaixos a ≤1:1 para permitir o uso de ferramentas estándar ou minimizar solucións personalizadas

Realizar prototipos cedo — especialmente para xeometrías de alto risco — para validar a viabilidade e detectar restricións ocultas antes do lanzamento á produción completa.

Aliñar as propiedades do material co proceso óptimo de fresado CNC

Aluminio, titánio e acero tratado termicamente: como a condutividade térmica, a dureza e a formación de virutas determinan a elección do proceso

O comportamento dos materiais determina todo, desde os métodos de corte ata a elección das ferramentas e se un proceso realmente funcionará. Tomemos o aluminio por exemplo. A súa capacidade para conducir o calor tan ben significa que arrefece rápido durante a mecanización, o que permite aos operadores aumentar as velocidades e alimentar máis que con outros metais. Pero hai un truco. O aluminio é moi suave, polo que tende a acumular bordos e crear esas molestas burras que todos odiamos. Por iso as ferramentas afiadas son importantes aquí, xunto con bos sistemas de eliminación de aspas. Agora mirade as aleacións de titanio como Ti-6Al-4V. Estes malvados non conducen ben o calor. O calor permanece concentrado no lugar onde se corta, o que fai que o metal sexa máis duro mentres se traballa. Os maquinistas precisan desacelerar un pouco, usar líquido de refrixeración de alta presión, montar as máquinas moi ríxidas e buscar ferramentas revestidas con PVD ou carburos con superficies suaves. E tamén hai aceiros endurecidos por riba da dureza de 45 Rockwell. Estes crean esas aspas quebradizas que desgastan os flancos das ferramentas moi rápido. Para manexalos correctamente, as tendas adoitan cambiar a ferramentas de cerámica ou nitruro de boro cúbico, manter o corte pouco profundo e asegurarse de que as súas máquinas sexan sólidas durante toda a operación.

A morfoloxía das virutas informa ademais na elección do proceso: as virutas continuas e filamentosas do aluminio requiren unha eliminación eficiente para evitar o re-cortado; as virutas pegajosas do titano requiren xeometrías afiadas e ángulos de corte elevados para evitar a re-soldadura; e as virutas fragmentadas do aceiro endurecido deben xestionarse para evitar danos na superficie e cargas de impacto nas ferramentas.

Por tanto, o torneado de precisión é ideal para compoñentes cilíndricos de aluminio en volumes elevados, mentres que o fresado de 5 eixes —combinado con refrigeración de alta presión a través do eixe principal— é o preferido para estruturas aeroespaciais de titano. As pezas de aceiro endurecido benefíciase de fluxos de traballo híbridos: desbaste mediante fresado seguido de rectificado de acabado para cumprir os rigorosos requisitos dimensionais e metalúrxicos.

Deixar que as tolerancias, o acabado superficial e a GD&T determinen a selección final da mecanización CNC

Cando as tolerancias estreitas ou a GD&T crítica exixan procesos híbridos (por exemplo, fresado + rectificado) ou validación específica do proceso

Cando se trata de fabricación, as tolerancias, os acabados superficiais e esas especificacións de GD&T non son simplemente detalles adicionais: determinan realmente o funcionamento dunha peza e o tipo de procesos que se poden empregar. A maioría das operacións estándar de fresado e torneado CNC xestionan tolerancias de arredor de ± 0,05 mm. Pero acadar tolerancias de ± 0,025 mm ou mellor resulta complicado, especialmente cando se tratan requisitos de posición, concéntrico ou planicidade. Estas especificacións máis estrictas adoitan superar o que as máquinas convencionais poden manter de forma fiable. É aquí onde resulta lóxico combinar distintas técnicas. Por exemplo, realizar primeiro o fresado e despois rematar co rectificado de precisión permite acadar a escala de micrómetros necesaria para materiais tratados termicamente. Ao mesmo tempo, os centros de torneado con ferramentas vivas ofrecen outra solución ao combinar múltiplas operacións, como fresado, taladrado e roscado, todo dentro dunha única posta en marcha, para esas compoñentes rotativos complexos.

Os requisitos de acabado superficial tamén orientan as decisións de proceso. As superficies de estanquidade que requiren un Ra < 0,8 µm, os apoios de rodamientos que necesitan acabados tipo espello ou os soportes ópticos que demandan ondulacións submicrométricas poden requirir operacións secundarias —incluíndo rectificado, lapidado ou pulido electroquímico— despois do fresado CNC primario.

As pezas que se rexen polas normas aeronáuticas AS9100, os requisitos médicos ISO 13485 ou as especificacións nucleares requiren algo máis aló de simples comprobacións ao final da liña. A validación específica do proceso convértese en esencial para estas aplicacións. Que significa isto na práctica? Pois ben, os fabricantes deben implantar medidas como a verificación continua mediante máquinas de medición por coordenadas durante as series de produción, o mapeado da rugosidade superficial á medida que se produce, a compensación dos efectos da deriva térmica e o rexistro detallado do desgaste das ferramentas ao longo dos ciclos de fabricación. Todos estes pasos axudan a manter o cumprimento dos requisitos reguladores independentemente do tamaño do lote. Ademais, prevén problemas potenciais cando incluso pequenas diferenzas dimensionais poderían dar lugar a graves cuestións de seguridade no futuro ou afectar o funcionamento do equipo en situacións críticas.

Equilibrar custo, prazo de entrega e repetibilidade entre as opcións de fresado CNC

Ao escoller unha aproximación de mecanizado CNC, os fabricantes deben atopar un equilibrio entre tres factores principais: o custo monetario, o tempo necesario para obter as pezas fabricadas e a consistencia dos resultados entre lotes. O material en si mesmo representa habitualmente arredor da metade do custo total dun compoñente, e ás veces incluso máis cando se traballa con metais caros como o titánio ou con mesturas especiais de aleacións. É por iso que resulta tan importante reducir os residuos e aproveitar ao máximo cada lámina de material bruto mediante un planificación intelixente do trazado. Moitas persoas non son conscientes de que a duración do mecanizado non aumenta simplemente de forma proporcional coa complexidade do traballo. Por exemplo, aínda que o funcionamento dunha máquina de 5 eixos poida parecer caro por hora, estes sistemas avanzados reducen efectivamente o tempo total de produción ao evitar a necesidade de múltiples montaxes, reaxustes e etapas adicionais que normalmente introducen erros ao longo do proceso.

Cando se trata de fabricar moitas pezas, a fresadora automática de 3 eixos destaca pola súa increíble consistencia. As vías de ferramenta estándar combinadas con dispositivos de suxeición fiables significan que os fabricantes poden esperar unha precisión de aproximadamente 0,025 mm en cada unha das pezas que producen, incluso cando se fabrican millares delas. Ese tipo de rendemento repetible marca toda a diferenza nos entornos de produción en masa. Por outro lado, os lotes máis pequenos ou os prototipos normalmente requiren investir en máquinas de 5 eixos, a pesar dos seus custos máis altos. Estes sistemas avanzados reducen os tempos de espera, eliminan pasos adicionais de manipulación e permiten aos enxeñeiros ver como funcionan realmente os deseños antes de pasar á produción a escala completa. Moitos talleres consideran que esta estratexia resulta rentable a longo prazo, especialmente cando se tratan xeometrías complexas que necesitan validación temperá.

O contexto de aplicación determina a prioridade: os compoñentes aeroespaciais e médicos priorizan a rastrexabilidade, o control estatístico de procesos (SPC) e a repetibilidade sen defectos, incluso cun custo superior, mentres que os dispositivos electrónicos de consumo ou as envolturas industriais enfatizan o rendemento e as economías de escala.

A colaboración transparente co seu fornecedor —que abarca o tamaño dos lotes, os umbrais de tolerancia, as certificacións de materiais e os protocolos de control de cambios— garante a alineación desde o deseño ata a entrega e prevén redeseños dispendiosos en fases avanzadas ou atrasos no cronograma.

FAQ

¿Cales son as principais diferenzas entre a fresadora de 3 eixos e a de 5 eixos?

as máquinas de 3 eixos son ideais para superficies sinxelas e planas, mentres que as máquinas de 5 eixos manipulan pezas complexas e con múltiples ángulos, permitindo o mecanizado desde varios ángulos sen necesidade de repositionamento.

¿Cando se prefiren as operacións de torneado no mecanizado CNC?

As operacións de torneado son preferidas para crear pezas cilíndricas como eixes e casquillos, xa que proporcionan acabados superficiais superiores e especificacións máis estrictas de redondeza.

Como afecta a elección do material aos procesos de mecanizado CNC?

As propiedades dos materiais, como a condutividade térmica e a dureza, determinan a elección dos métodos de corte, a selección das ferramentas e as estratexias de mecanizado, afectando a eficacia do proceso de mecanizado CNC.

Por que é importante a prototipaxe no mecanizado CNC?

A prototipaxe axuda a validar a factibilidade dos deseños, especialmente aqueles con xeometrías de alto risco, revelando restricións ocultas antes da produción en grande escala.
